一、系统简介

HEE-FSS型锅炉火焰监控保护装置专门针对4个燃烧器及以下小型锅炉所设计的最新产品。该产品适用于小型自备电厂燃气、燃油、燃煤锅炉燃烧运行的安全监控及保护，是防止锅炉灭火及其它危及锅炉安全因素的重要保护设施（主机见右下图）。

 二、功能特点

本装置以ATMEL公司的工业级51系列微处理机为中心控制部件，具有炉膛火焰监测、设备运行监测、燃烧不稳告警、灭火保护逻辑等功能。本装置结构合理、体积小、工作稳定可靠、性能价格比高，具有国内先进水平，可替代同类进口产品。

 三、主要技术、功能指标

电源电压　        AC220V±10%　50HZ

功耗              约20W（主机）

主机环境温度　    0～45℃

主机环境湿度      10～90%RH

火焰采样速率：    ≤ 10ms/4通道

火焰采样分辨率：  1/4096

继电器输出接点容量24V　3A（5对）

火焰检测通道　　　 4路(根据现场情况来定火焰路数)

外形尺寸　　       150x75x320mm（用户指定的尺寸）

抗震强度　         20Hz,2mmP-P

炉膛灭火保护跳闸（MFT）：火焰检测通道中，至少三个通道火检探头检测无火，则延时3秒MFT动作（当火检为8只时层与层之间为与的关系）。

燃烧不稳报警：火焰检测通道中，有任意1个或任意2个通道火检探头检测无火时，或四个有三个低于燃烧告警值时，则发出炉膛燃烧不稳报警（当火检为8只时层与层之间为或的关系）。

抗干扰能力：主机在机电设备启停及火花等高频电源的干扰下能正常工作（我公司的装置经过了6级320瓦电磁干扰源的检测，均能正常工作）。

联网：可通过RS232接口或RS485接口与上位机联网。

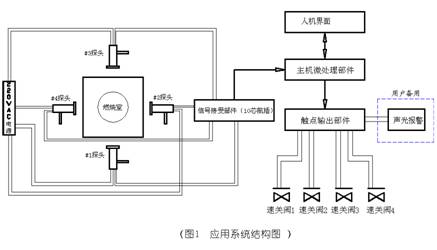

四、系统构成示意图
