一、系统概述

     (本系统的火检部分介绍详见相关页面。)冷却风机系统用来提供火焰探测器在正常工作时的冷却风，用以保证火焰探测器能长期稳定地工作下去。冷却风机系统应能提供在锅炉不同的负荷下每只火焰探测器所需的冷却风的风量和风压，而火焰探测器的入口风压要比锅炉炉膛的压力高出一定的整定值（2000Pa），防止锅炉烧正压的时候损坏火焰探测器；同时每个火焰探测器冷却风的风量不能少于每分钟1立方米，防止温度过高影响火焰探测器的正常工作。在锅炉正常运行期间，不允许冷却风机同时停运，否则将有可能烧毁火焰探测器。

二、冷却风机系统组成

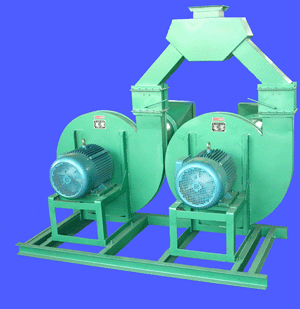

      冷却风机系统主要由冷却风机控制柜、冷却风机电机、冷却风风斗、两台互为备用的冷却风机、两套空气过滤器、三通路的换向挡板、检测母管风压的压力开关、检测滤网两端压力差值的差压开关、火焰探测器的冷却风软管、以及管网和阀门组成的。

    三、用户选型依据

      我们在选型时应根据火检传感器形式、数量（Z）、风量（Q=60K×q×z，K-余量系数，一般可取1.1-1.3；q每个传感器每分钟所需风量1.5m³/min；Z-传感器之数量），布置形式等组成通风管网系统，然后进行系统空气动力计算，得出风阻特性的曲线，根据高压离心通风机无因次性能曲线得出最佳工作点，从而确定所需冷却风系统型号。（例如：通过单台炉配置20支火焰探测器，我们得出了的单位小时风量值为：Q=60X1.2X1.5X20=2160m³/h，风机选型确定为9－19－5－A型冷却风机。）

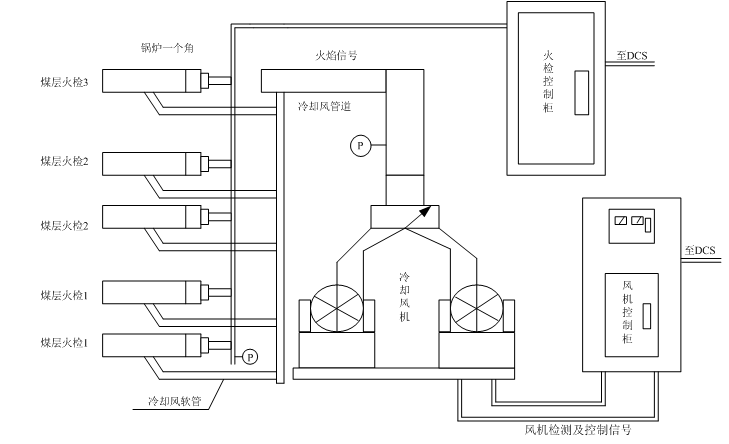

                                                    (火检冷却风系统示意图)
